Существующие типы воздухоохладителей от бытового до промышленного

Опубликовано: 18.04.2020
Время на чтение: 42 мин
0
0
СодержаниеПоказать

Классификация воздухоохладителей по принципу действия

Выделяют два основных типа воздухоохладителей – испарительного типа и водяные.

В воздухоохладителях испарительного типа внутри трубок происходит фазовый переход вещества из жидкого состояния в газообразное (кипение хладагента в результате нагрева от более теплого воздуха). Процесс кипения хладагента внутри трубок сопровождается охлаждением теплообменного блока и соответственно перекачиваемого воздуха. Такие аппараты часто называют просто испарителями.

В водяных воздухоохладителях внутри трубок протекает хладоноситель без фазовых преобразований (вода или различные растворы гликолей), который охлаждает теплообменник и соответственно прокачиваемый через него воздух.

Работа воздухоохладителей основывается на простейших законах физики, причем, в большей степени — на законах термодинамики, согласно которым при нагреве и испарении воды поглощается тепловая энергия. В этих агрегатах испаряющая жидкость поглощает тепло из пространства, а затем охлаждает его. Следует отметить, что с повышением температуры нагрев воды и охлаждение воздуха осуществляется интенсивнее.

Функционирование воздухоохладителя не требует использования химических веществ типа фреона, в отличие от кондиционера. За счет природного теплообмена, положенного в основу работы подобных устройств, им требуется совсем немного энергии. По большей части, электричество необходимо для действия вентилятора и водяного насоса.

Принцип действия воздухоохладителя прост: в устройство нагнетается воздух (для этого используется вентилятор), который проходит через фильтр, все время увлажняемый водой. При этом вода испаряется, параллельно охлаждая воздух.

Технические характеристики воздухоохладителей, особенности выбора и применения

*  На Прайс-лист действует скидка. Изготавливаем любые стандартные и нестандартные воздухоохладители по вашему запросу.

НЕСТАНДАРТНЫЕ

под заказ под любое ваше оборудование

ЗАКАЗАТЬ

*(нестандартный за 3 мин) введите параметры которые у вас есть

УСЛУГИ

весь комплекс

Монтаж

Выполняем монтаж воздухоохладителей по вашим заявкам, варианты подключений на ваше усмотрение, можем предложить и свои решения

Воздухоохладители диагностируются с помощью вакууматоров, опрессовщиков водяных и воздушных, детекторов течи фреона и другого специализированного оборудования

Чаще ремонт воздухоохладителей выполняют из за заморозки для устранения разрывов трубок из которых течет вода, так же при механических повреждениях тогда это могут быть не только водяные но и фреоновые, гликолевые и другие воздухоохладители

Предлагаем ознакомиться  Бытовой масляный радиатор устройство регулировка температуры

Расчет воздухоохладителей под необходимое для вас оборудование и задачи с помощью опытных инженеров и специальных программ ускоряющих процесс расчета

По вашему чертежу под заказ мы можем изготовить любые стандартные и нестандартные воздухоохладители

Доставка воздухоохладителей выполняется по всей России, Беларуси и Казахстане, заказать доставку вы можете у обслуживающего вас менеджера

Расчет воздухоохладителейМонтаж воздухоохладителейДиагностика воздухоохладителейРемонт и обслуживание воздухоохладителейПроизводство и изготовление воздухоохладителейДоставка воздухоохладителей

ЦЕНЫ

оптовые и розничные

ОПТОМ

производителям

использующим

теплообменники

в качестве деталей

при сборке своего

оборудования

МАГАЗИНЫ

в розничные и монтажные организации

покупают оптом

для дальнейшей

розничной продажи

теплообменного

оборудования

Купить теплообменник под замену

Розничный и интернет магазин по воздухоохладителям
Производство и изготовление воздухоохладителей

Купить теплообменник оптом

Оптовая продажа воздухоохладителей
Купить теплообменник в розницу

ДЛЯ СЕБЯ

конечные потребители

при замене старых

или установке новых

в малых объемах

Воздухоохладители в магазине с доставкой
Воздухоохладителям в розницу конечным потребителям
Оптовая продажа воздухоохладителей

Производительность на выбранном режиме работы зависит от объемного расхода перекачиваемого через теплообменник воздуха, разности температур воздуха на входе и выходе из теплообменника и удельной теплоемкости перекачиваемого воздуха при данных условиях.

Q = G * Cp * (Tвх – Tвых)

Q – производительность, ВтG – объемный расход воздуха, м3/чCp – удельная теплоемкость воздуха, кДж/(кг °С) Tвх – температура воздуха на входе в воздухоохладитель, °СТвых – температура воздуха на выходе из воздухоохладителя, °С

Площадь теплообменной поверхности – это площадь поверхности, через которую происходит теплопередача от теплообменного блока к воздуху. Для увеличения площади теплопередачи на трубки теплообменника с натягом надеты ребра (ламели). Ламели в свою очередь имеют профиль специальной формы для увеличения площади.

Чем больше площадь поверхности теплообмена, тем ниже объем влаги, сконденсированной из воздуха в процессе охлаждения. Соответственно чем площадь теплопередачи меньше, тем конденсация влаги на ламелях выше. Это может быть критично при охлаждении неупакованных продуктов питания, т.к. конденсация водяных паров из воздуха приведет к усушке охлаждаемых продуктов и утрате их массы и внешнего вида.

Объемный расход воздуха, перекачиваемого через теплообменный блок. Из формулы расчета производительности видно, что чем мощнее применяемые вентиляторы и выше объемный расход воздуха, тем выше производительность воздухоохладителя.

ОТЛИЧИЯ ВОЗДУХООХЛАДИТЕЛЕЙ ОТ СПЛИТ-СИСТЕМ

По практическому назначению воздухоохладители очень схожи со сплит-системами. Главные их отличительные особенности:

  • - отсутствие наружного блока, который нужно выносить за пределы помещения;
  • - пара «воздухоохладитель-чиллер» потребляет намного меньше энергии, чем центральный кондиционер;
  • - простота конструкционного исполнения, минимизирующая вероятность поломок;
  • - экологичность, обусловленная использованием нетоксичного хладоносителя — воды;
  • - доступность, ведь стоимость этих устройств гораздо ниже, чем цена сплит-систем.

Воздухоохладители делятся на гликолевые и устройства непосредственного испарения. Первые больше подходят для работы с чиллерами, а вторые — с компрессорными машинами. Сегодня различают множество видов подобных агрегатов.

РАЗНОВИДНОСТИ ВОЗДУХООХЛАДИТЕЛЕЙ:

  • Коммерческие — предназначены для холодильных камер, чей объем не превышает 400 м3, а холодопроизводительность составляет 2-50 кВт. Они могут иметь разное исполнение: с воздушной оттайкой или с электрической. Обязательный элемент подобных устройств — покрытие, надежно защищающее от коррозии;
  • Промышленные — установки, производительность которых находится в диапазоне 10-200 кВт. В воздухоохладителях данного типа может быть предусмотрена оттайка электрическая, горячим газом, водяная или комбинированная. В качестве хладоносителя здесь может использоваться как вода, так и водные растворы гликоля. Более того, устройство может иметь защитное покрытие из нержавеющей стали, теплоизолированный поддон, стриммеры, адаптеры из текстиля и т.д.;
  • Для шоковой заморозки — холодопроизводительность таких устройств колеблется в пределах 10-120 кВт. Такие воздухоохладители выполняются из нержавейки и покрываются специальными защитными покрытиями. Главная задача вентиляторов — всасывать воздух, создавая низкотемпературный мощный воздушный поток, который гарантирует быстрое охлаждение и даже заморозку продуктов с сохранением их полезных свойств;
  • Для кондиционирования — в холодных цехах с их помощью обеспечивается и поддерживается низкий температурный режим, гораздо ниже того, который можно создать посредством кондиционеров. Данный вид воздухоохладителей обеспечивает условия, комфортные для людей. Их конструкцией может быть предусмотрено двух- или четырехстороннее распределение воздушного потока, а также верхний или нижний забор воздуха;
  • Для овощей и фруктов — характерными особенностями таких устройств является большая площадь теплообменника. Следует отметить небольшую разницу температуры воздушного потока на вход и на выходе, что уменьшает скорость высушивания продуктов. Другими словами, овощи и фрукты дольше сохраняют свое первоначальное качество (внешний вид, массу, влажность). Они могут оснащаться вентиляторами, работающими на продув или просасывание воздуха;
  • Гравитационные испарители — установки с производительностью, составляющей 0,2-4,5 кВт, чего вполне хватает для небольших холодильных камер. В них отсутствуют вентиляторы, за счет чего исключается движение воздушных масс. Это важно при хранении деликатных продуктов.
Предлагаем ознакомиться  Воздухоохладители - полезные статьи и советы

можете получить связавшись с нами сегодня

ЗАВОД

с проверенной технологией производства

Высококачественные теплоотдающие трубки воздухоохладителейЛамели из материалов с высокой теплопроводностью для воздухоохладителейЭтап дорнования для плотного прилегания трубок к ламелям воздухоохладителяКалачи воздухоохладителей с возможностью замены

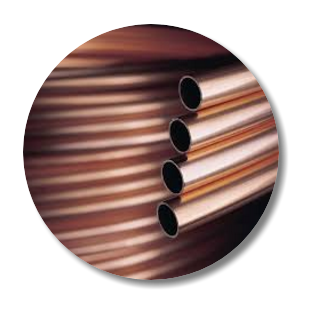

ВЫСОКОКАЧЕСТВЕННЫЕ

теплоотдающие трубки

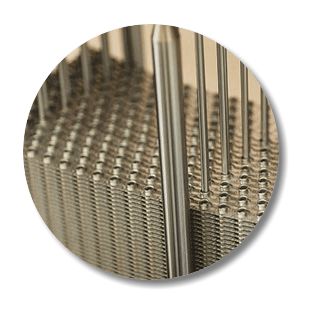

ЛАМЕЛИ ИЗ МАТЕРИАЛОВ

с высокой теплопроводностью

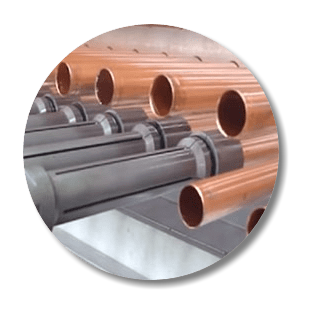

ЭТАП ДОРНОВАНИЯ

для плотного прилегания

трубок к ламелям

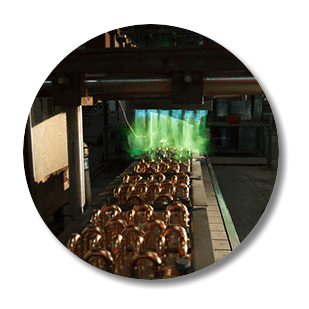

КАЛАЧИ

с возможностью замены

Идеальная проработка стыков на коллекторах воздухоохладителейПредание необходимой формы воздухоохладителюПрочные коллектора для воздухоохладителя с идеальными сварными швамиПокраска стальных деталей и корпуса воздухоохладителяМанометрические испытания воздухоохладителя в ванных с водойУпаковка и доставка готовых воздухоохладителейГарантия от 1,5 года с даты покупки воздухоохладителя

ПОКРАСКА СТАЛЬНЫХ

деталей и корпуса

МАНОМЕТРИЧЕСКИЕ

испытания в ванных с водой

УПАКОВКА И ДОСТАВКА

готовой продукции

ГАРАНТИИ ОТ 1,5 ГОДА

с даты покупки

ИДЕАЛЬНАЯ ПРОРАБОТКА

стыков на коллекторах

ПРЕДАНИЕ НЕОБХОДИМОЙ

формы воздухоохладителей

ПРОЧНЫЕ КОЛЛЕКТОРА

с идеальными сварными швами

ПРОИЗВОДСТВО

теплообменного оборудования

ОСНОВНЫЕ ЭТАПЫ ПРОИЗВОДСТВА:

Подготовка труб для воздухоохладителяДорнование воздухоохладителя

Пайка воздухоохладителя

Пластины оребрения воздухоохладителя

Изготовление пластин оребрения

Подготовка труб

Дорнование

Пайка

ОБЗОРНЫЙ ТУР ПО ПРОИЗВОДСТВУ

теплообменного оборудования

ПО ОСТАВЛЕННОЙ ВАМИ ЗАЯВКЕ

ИЗГОТОВЛЕНИЕ

НАЧАЛО ПРОИЗВОДСТВА ВОЗДУХООХЛАДИТЕЛЕЙ

изготовление пластин оребрения

Стандартное производство биметаллических воздухоохладителей начинается с изготовления пластин оребрения из алюминиевой ленты. В зависимости от пресс-формы и производительности подбирается мощность пресса. В большой пресс устанавливается необходимая пресс-форма, которая как матрица выдавит пластину воздухоохладителя. Данный конвеер полностью автоматизирован.

Станки для производства воздухоохладителей

ДОРНОВАНИЕ ВОЗДУХООХЛАДИТЕЛЯ

производиться после его сборки

После сборки воздухоохладителя, его необходимо экспандировать. Процесс этот осуществляется на вертикальном или горизонтальном прессе дорнами, выставленными в определенной конфигурации в соответствии с геометрией пластины воздухоохладителя. Для малой производительности мы можем предложить портативные дорнующие машины, потому что тип и габаритные размеры дорновального пресса зависят от геометрии пластины и производительности.

Дорновальный станок для воздухоохладителей

ПОДГОТОВКА МЕДНЫХ ТРУБ ВОЗДУХООХЛАДИТЕЛЯ

осуществляется на нескольких станках

На нескольких станках осуществляется подготовка труб и в пару этапов. К примеру труба разматывается из бухты затем выпрямляется, нарезается на прямые одинаковые участки, изгибается в вилы, калачи, затем так же нарезаются и изготавливаются распределительные коллекторы.

Станки для подготовки труб под воздухоохладитель

ПАЙКА ВОЗДУХООХЛАДИТЕЛЕЙ

очень важный этап производства

В процессе изготовления воздухоохладителей важным является процесс пайки. С этим справляются промышленные многопостовые паяльные машины и профессионалы которые изготовили уже не одну сотню воздухоохладителей. Такие установки наиболее эффективны в плане скорости нагрева и наиболее экономичны при пайке в промышленных масштабах.
